Thermographie et Bâtiment - Thermographie Terrestre

La thermographie sur le terrain apporte une grande précision sur l'ensemble du bâtiment concernant sa performance énergétique.

Un opérateur en thermographie infrarouge évalue à l'aide de sa caméra les anomalies thermiques des façades et de la toiture depuis l'intérieur ou l'extérieur de l'habitation. Il doit impérativement connaître le bâtiment et le comprendre.



Détection et analyses de nombreuses pathologies du bâtiment :

• Diagnostics des structures et de certaines fragilisations des bâtiments
• Analyses et recherche des causes de fuites – Humidités – Infiltrations
• Optimisation des performances énergétiques
• Contrôle qualité d’une réalisation d’isolation
• Repérage de réseaux de fluides
• Détection d'anomalies électriques

Thermographie et Bâtiment - Thermographie aérienne

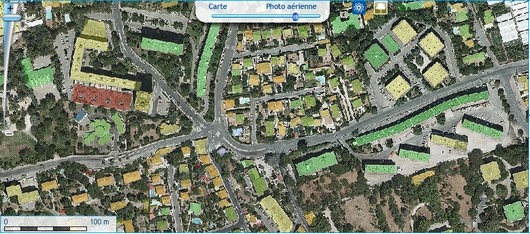

Objectifs de la thermographie aérienne :

Sensibiliser à grande échelle les usagers et les habitants sur la déperdition des bâtiments par les toits, dynamiser l'économie locale, prendre conscience des enjeux liés à l'émission de gaz à effets de serre, communiquer sur les aides à l'amélioration de l'habitat.

Quelques inconvénients :

De nombreuses confusions restent possibles notamment dans les cas de toitures inclinées, de zones urbanisés par des bâtiments de différentes hauteurs ou surfaces réfléchissantes par ex. De plus, la température de surface d’une toiture n’est que rarement une image de ce qui se passe thermiquement aux étages au dessous.

Risque de réussite et risque d’échec :

Les demandeurs de ces opérations (souvent les collectivités publiques) doivent attacher une réelle importance à la formation du personnel et à la préparation du public vis à vis de la communication (le planning, ses différentes phases et son contenu) et de la lecture des résultats. Cela évite nombre de questions et d'incompréhension envers les politiques de bonnes volontés.

 Le succès (sesibilisation et bénéfices) d’une opération peut reposer sur ces seuls éléments.

Utilité et réussite d’une thermographie aérienne dépendent des choix en matériels et humains :

L’hygrométrie, l'heure, la position du soleil, la vitesse du vent, les températures, les altitudes de survol en fonction des matériels, les transferts et travail numérique entre autre, sont très importants.

Le choix des intervenants comme le pilote, l’opérateur caméra, l’opérateur en thermographie, le thermicien, le technicien du bâtiment, le géograpge-cartographe, l’informaticien, le personnel de communication et de conseil environnement par ex. doivent être judicieusement sélectionnés.



L'image thermographique permet de mettre en évidence un symptôme, qui devra être interprété par l'analyse d'un thermicien avant de pouvoir être traduite en une estimation du niveau de déperdition d'un bâtiment.



Thermographie et industrie

La thermographie est un outil de diagnostic non destructif dans l'industrie qui permet de détecter facilement des problèmes de surchauffe et les points sensibles d'une installation mécanique ou électrique. Les utilisations sont nombreuses, comme par exemple le contrôle qualité en continu sur des soudures ou la détection de fuites. Elle est utilisée en particulier dans les industries de pointe, comme pour le contrôle des fours en pétrochimie, ou dans l'aéronautique.

La caméra de thermographie infrarouge est utilisée pour  :

- la maintenance préventive d'organes de production comme: moteur, roulement, engrenage, pompe…
- l'inspection de systèmes électriques comme : armoire électrique, Transformateurs BT / MT / HT…
- l'assurance qualité en production comme : corps étranger, analyse de la distribution de température...
- le suivi de processus & contrôle de : four, niveau de cuve, purgeur de vapeur, valve, enveloppe réfractaire…
- détecter les surchauffes mécaniques et électriques afin de mettre en place des actions de maintenance (moins coûteuses qu'un arrêt de production).

• Maintenance des éléments de production

Il est important de détecter de façon anticipée et sûre les dommages en préparation dans les éléments importants d’une installation afin de garantir la production, la fiabilité et un niveau de sécurité élevé des machines. Un échauffement peut être synonyme d’une surcharge notamment dans le cas d’éléments mécaniques tels que des roulements. Celui-ci survient par exemple par frottement, du fait d’un défaut d’ajustage, de tolérances des pièces ou de graissage.

La détection automatique du point chaud permet une localisation simple et rapide des défauts. Des anomalies de répartition thermique des composants dans des procédés de production doivent être détectées rapidement et sans risque, donc sans contact.

• Maintenance électrique

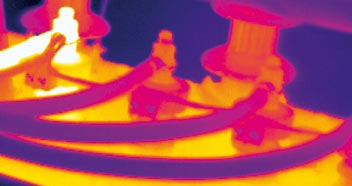

Une autre application de cette technologie est la mise en évidence de dégagement de chaleur au niveau des appareils électriques.

Cette maintenance préventive a pour but de prévenir des détériorations voir des destructions des matériels défectueux. L'intérêt essentiel est de prévenir des feux électriques. Des cosses mal serrées, des protections défectueuses qui chauffent, se visualisent immédiatement avec la thermographie. Que cela soit pour une installation neuve ou pour les opérations de maintenance, notamment dans l'existant et l'ancien.

Le contrôle devant avoir lieu sur une installation en état normal de fonctionnement, cela ne cause aucun arrêt de production.



Thermographie et Médical - Médecine humaine

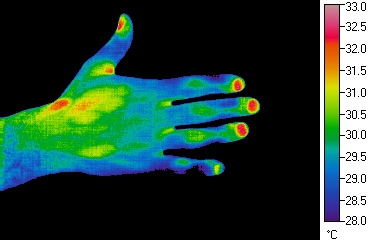

La thermographie permet dans les applications médicales de repérer des surchauffes locales.

Elle peut être employée autant pour la détection de traumatismes que pour le suivi en hyperthermie. L’étude par thermographie infrarouge de la température de la peau est un moyen d’apprécier l’état physiologique de la peau mais aussi d’une certaine façon celle des tissus sous-jacents. Elle présente un intérêt dans le diagnostic des pathologies ou dans le suivi des actes thérapeutiques où il y a atteinte de la vascularisation : brûlures, greffe, ischémie, angiogenèse, angioplastie



Thermographie et médical - Médecine animale

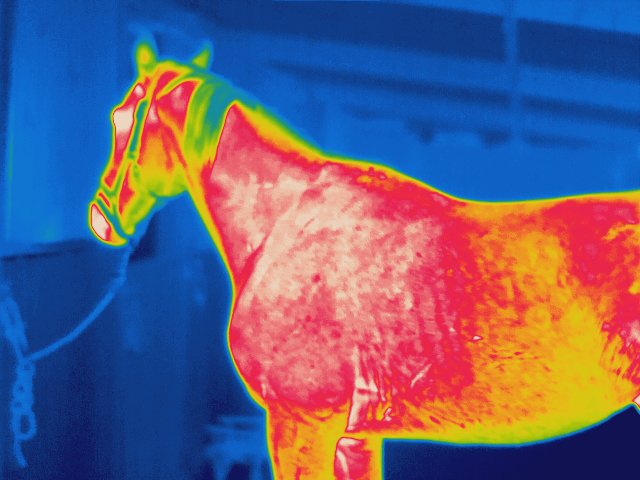

Un nombre croissant de vétérinaires ont recours à la thermographie IR, notamment en équitation où bien-être animal et enjeux économiques se côtoient étroitement.
L’outil facilite grandement l’identification de certaines pathologies ou inflammations sur le corps : sabots, irritations au niveau de la selle, tendons, ligaments, infection, échauffement après l’effort…mais aussi vérifier la santé de l’animal avant l’achat. Quand le prix de chevaux de compétition atteint communément des centaines de milliers d’euros, on comprend mieux l’utilité de s’assurer du bon état du cheval.

Facile à mettre en oeuvre sans avoir à déplacer l’animal (qui pèse entre 500 et 1000 kg…), dans le respect de sa santé et de son confort pour un coût réduit, la méthodologie est donc fortement appréciée. Observé en thermographie infrarouge, un excès de chaleur pourra signifier une inflammation, mais à l’inverse, un abaissement de la température pourra être le signe d’un nerf endommagé.

Les observations à la caméra permettent de détecter des pathologies qui peuvent mettre des jours, voire des semaines avant d’être visibles à l’oeil nu.

Attention toutefois ! Si les vétérinaires font appel à un opérateur en thermographie IR, ils restent les seuls à pouvoir faire le diagnostic.

Thermographie et Militaire







Thermographie et Maintenance de véhicules

Thermographie et Recherche scientifique

Que ce soit pour la conception de nouvelles choses (chaussures) ou pour améliorer nos gestes (conseils pour mieux verser le champagne et conserver ainsi toutes ses qualités), l'utilisation de la thermographie est entrée dans les moeurs.



Il existe bien d'autres application de la thermographie infrarouge.
